FC 301/302丹佛斯變頻器說明書|操作手冊|選型指南
本手冊適用0.25 – 400 kW，對于 1.4MW 的變頻器，請參閱 VLT®柜式變頻器選型指南
一致性、可靠性、通用性、還有您需要的所有功能
VLT® AutomationDrive 是一種通過全球網絡提供支持的變頻器概念，可為所有電動機驅動應用提供卓越的控制。從任何工業機器或生產線上的標準電動機到永磁電動機，無論將VLT® AutomationDrive FC 301/302 安裝到何處，都可為其用戶節省昂貴的能源、提高靈活性并增強可靠性。使用領先的經實踐證明且面向未來的電動機控制解決方案減少項目成本，確保最低擁有成本并保持高效過程。每臺 VLT® AutomationDrive 變頻器都基于 45 年的經驗和創新。易于使用，所有型號都采用同一基本設計和操作原理。只要了解一種變頻器，即可操作其他全部變頻器。本選型指南可幫助您選擇和配置適合0.25-400 kW 應用的最佳變頻器。
控制最低達 0.37 kW 的電動機而無需在 690 V 主電源上使用降壓變壓器。
50°C 環境溫度，無需降容。
全球網絡
Danfoss 擁有高效的全球物流組織，能夠快速將VLT® 變頻器發送至任何目的地。Danfoss 的全球支持組織能夠做出快速反應，解決問題以幫助您縮短停機時間。當出現問題時，Danfoss 全球熱線可幫助您快速高效地找到正確的解決方案。為了在主要工業區提供快速支持，Danfoss 還配備了高素質非常敬業的專業人員。通過在全球各地的化工熱點、海運樞紐和主要工業區附近設立支持中心，Danfoss 專家可隨時快速到達變頻器所在位置并提供應用專業知識。基于經驗的培訓緊跟新潮流，新方法和新功能發展，節省更多能源或提供新技術機會得以提高產品質量或縮短工廠停工時間。在全球各地都可獲得通過經認證的材料和培訓師提供的相同質量的培訓。培訓可在 Danfoss 辦公地也可直接在客戶自己的辦公地進行。培訓由當?shù)嘏嘤枎熤鞒郑麄儗τ诳赡苡绊懶阅艿脑S多條件擁有廣泛的經驗，確保您能夠充分利用 Danfoss 解決方案。此外，全新在線平臺 Danfoss Learning 為您提供了增長知識的機會，該平臺可隨時隨地提供從小而緊湊的 課程到廣泛的培訓課程，種類多樣。訪問 learning.danfoss.com 了解更多信息。
靈活、模塊化且可配置結構堅固耐用
VLT® AutomationDrive 基于靈活的模塊化設計概念，旨在提供卓越的多功能電動機控制解決方案。它配有范圍廣泛的工業功能，用戶可實現最佳過程控制、提高輸出質量并減少與備件和服務相關的成本以及更多益處。

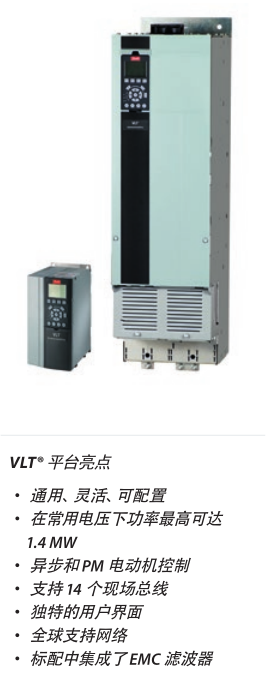

FC 301/302丹佛斯變頻器說明書 功率高達 1.4 MW
VLT® AutomationDrive FC 300 系列的性能范圍從 0.25 kW 到 1.4 MW，可控制幾乎所有標準工業電動機技術，包括永磁同步電機、銅轉子電動機和直接工頻啟動永磁同步電機。變頻器可使用所有常見電源電壓：200-240 V、380-480/500 V、525-600 V 和 525-690 V。這意味著系統設計師、OEM 和最終用戶都可自由將變頻器連接到他們選擇的電動機，并確知該系統將按最高標準運行。
涵蓋所有尺寸和所有防護等級
所有 Danfoss VLT® 變頻器都具有高效且節省成本的冷卻功能。
VLT® AutomationDrive 的機箱尺寸范圍非常廣泛，防護等級從 IP 20 到IP 66，可在所有環境下輕松安裝：安裝在控制柜、配電室或在生產區域中安裝為獨立裝置。
節省成本的散熱管理

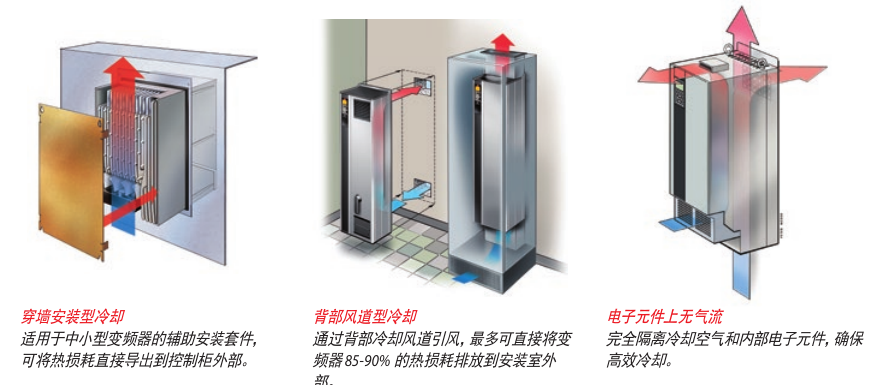

在 VLT® AutomationDrive 中，冷卻空氣和內部電子元件之間完全隔離。這可防止電子元件受到污染。同時，還可以高效去熱，這有助于延長產品使用壽命，提高系統總體可用性并減少與高溫相關的故障次數。例如，通過直接向外排熱，就可減小控制柜或配電室中的冷卻系統的尺寸。這可通過使用 Danfoss 的穿墻安裝型冷卻系統或效率極高的背部風道冷卻套件來實現，這些方法還允許將熱導至控制室外部。這兩種方法都可減少控制柜或配電室的初始成本。
在日常使用中，益處同樣顯而易見，因為可顯著降低與冷卻相關的能耗。這意味著設計師可以減小空調系統的尺寸甚至完全去除它。
VLT® AutomationDrive的機箱防護等級從IP 20 到?IP 66
涂層電路板
VLT® AutomationDrive 的標配符合3C3 等級 (IEC 60721-3-3)，滿足在特別惡劣的條件下使用要求。
耐震功能提供額外保護
VLT® AutomationDrive 具有“耐震”型，可確保在振動程度高的環境（如海上和移動設備）中，組件能夠穩固不動。
隨著技術進步和日新月異，更小更高效的型號將替代舊型變頻器，用戶盡早更改和升級對于 Danfoss很重要。最大限度地縮短生產中的停機時間，使用 Danfoss 提供的精制工具在幾分鐘內更新安裝的系統。使用 Danfoss 轉換套件，可輕松快速地針對應用做好準備以迎接未來的挑戰：• 機械改造• 電氣改造• 參數改造• Profi bus 改造
Danfoss VLT®AutomationDrive 配有直流電抗器，可將THDi 造成的主電源諧波干擾減少 40%。

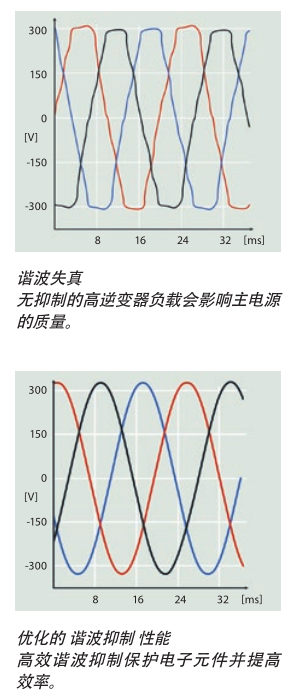

優化性能和電網保護
標配涵蓋內置保護
VLT® AutomationDrive FC 300系列可內置符合EMC標準所需的所有濾波器。
一個內置的RFI濾波器能將電磁干擾降至最低。集成的直流電抗器能減少主電源的諧波失真，從而增加直流回路電容的使用壽命和驅動系統的整體效率。
這些解決方案節省機柜空間，因為是在出廠前集成到變頻器中。高效的EMC 輔助裝置還允許使用橫截面更小的電纜，這進一步減少了安裝成本。
使用濾波器解決方案增強電網保護
如果需要，可使用 Danfoss 的各種各樣的諧波抑制解決方案提供更多保護，比如：
• VLT® 高級諧波濾波器 AHF
• VLT® 高級有源濾波器 AAF
• VLT® 低諧波變頻器
• VLT® 12 脈沖變頻器
提供對電機的保護：
• VLT® 正弦濾波器
• VLT® dU/dt 濾波器
使用此解決方案，即使電網信號微弱或不穩定，仍可以針對應用獲得最佳性能。
使用最長 300 米的電動機電纜
VLT® AutomationDrive 的設計使它成 為要求使用長電動機電纜的應用的完美選擇。該變頻器無需額外組件，即可在使用最長 150 米的屏蔽電纜或最長 300 米的無屏蔽電纜時，提供無故障操作。這樣，就可將變頻器安裝在距應用比較遠的中心控制室，而不會影響電動機性能。
量身定制安全解決方案
同時保護設備和操作人員
VLT® AutomationDrive FC 302 交付時的標配是根據 IEC 61508/IEC 62061，帶有符合 ISO 13849-1 PL d 和 SIL 2要求的 STO（安全轉矩關斷）功能。此安全功能可通過使用 VLT® 安全選件 MCB 140 系列和 VLT® 安全選件MCB 150 系列進行擴展，以包括 SS1、SLS、SMS、SSM、安全點動模式等。
VLT® 安全選件 MCB 140

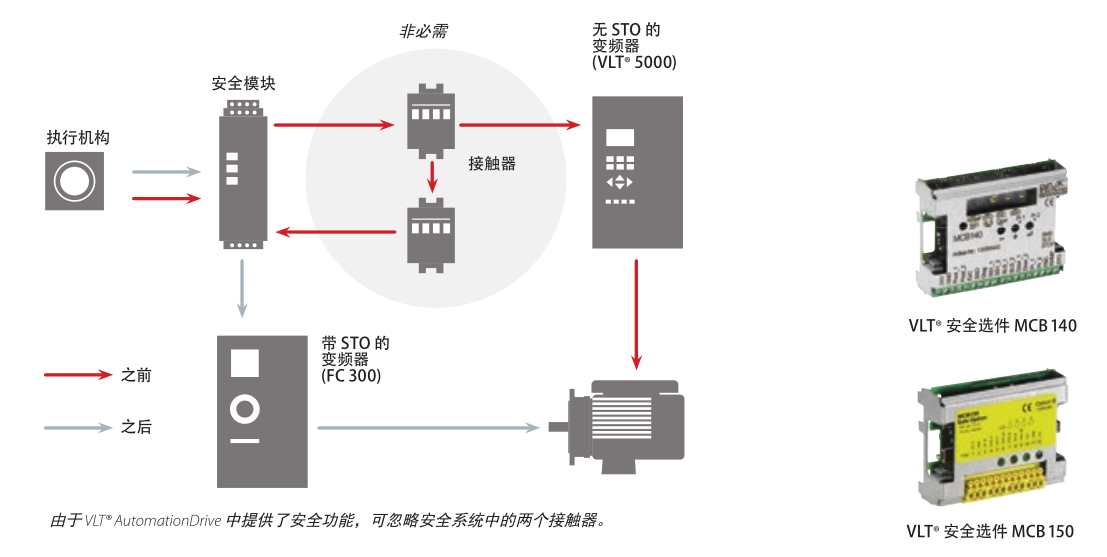

MCB 140 選件是一種易于安裝的內部或外部安全模塊。可通過三個按鈕快速簡便地進行編程，這樣，用戶就可以獨立于變頻器控制算法設置有限數量的參數。該模塊可用于高要求應用，最高可實現 ISO 13849-1 中 PL e 等級的要求，提供諸如安全停車 1 (SS1)、速度安全限制 (SLS) 和最大安全速度(SMS) 等功能，可控制外部接觸器及安全門的監測和解鎖。
VLT® 安全選件 MCB 150
VLT® 安全選件 MCB 150 直接集成到變頻器中，可在未來連接到常用安全總線系統。該模塊通過認證，符合 ISO 13849-1 中 PL d 的要求以及IEC 61508/IEC 62061 中 SIL 2 的要求，提供 SS1 和 SLS (SMS) 功能。該選件可在低要求和高要求應用中使用。SS1 提供基于加減速和時間的功能。SLS 在減速或不減速的情況下都能進行配置。
使用 VLT® 運動控制選件提高靈活性
參數配置完全集成在 Danfoss VLT®運動控制工具 MCT 10 變頻器工程工具中，簡化了啟動也方便了維護。主要好處是易于提供安全驗收測試所需的診斷和認證文檔，該工程工具支持這些文檔。
VLT® 運動控制選件 MCO 305 是一個集成的可編程運動控制器，增加了 VLT® AutomationDrive 的功能并提高了其靈活性。配備運動控制選件的VLT®AutomationDrive 是智能變頻器，提供高度精確和動態的運動控制功能、同步（電子軸）、定位和電子凸輪控制。此外，借助該選件，還可以實現各種應用功能，比如監視和智能誤差處理。專用選件是針對具體任務進行預先編程的：
專用選件
• VLT® 同步控制器 MCO 350
• VLT® 定位控制器 MCO 351
支持最常用的現場總線
提高生產效率
使用種類多樣的現場總線選件，可輕松地將 VLT® AutomationDrive 連接到 所選的現場總線系統。由此可看出AutomationDrive 是面向未來的解決方案，可在需求變化時輕松進行擴展和更新。請參閱第 34 頁上現場總線的完整列表。
此外，如果生產布局要求使用新的通信平臺，還可在后期將 Danfoss 現場總線選件安裝為即插即用的解決方案。這樣，您可確信能夠優化設備而不會被迫更換現有的變頻器系統。
下載驅動程序，輕松集成 PLC
將變頻器集成到現有總線系統中費時且復雜。為簡化此過程并提高其效率，Danfoss 提供了所有必需的現場總線驅動程序和操作說明，供免費從Danfoss 網站進行下載。安裝總線參數后，一般只能直接在VLT® 變頻器中通過本地控制面板、VLT® MCT 10 或現場總線本身設置其中幾個參數。
軟件工具
使用 VLT® 運動控制工具MCT 10 輕松操作和設置
除了通過 LCP（本地控制面板）操作變頻器以外，還可使用 Danfoss 提供的PC 軟件配置和監測 VLT 變頻器。這樣可向工廠管理人員及時提供系統在任何位置的綜合概況，在配置、監測和排查故障時提供前所未有的靈活性。
MCT 10 是基于窗口的工程工具，具有結構清晰的接口，可以即時了解任何規模系統中的所有變頻器概況。該軟件在 Windows 下運行，并且能夠通過傳統的 RS485 接口或現場總線（Profibus、以太網等）進行數據交換。
參數設置可以在線連接變頻器完成，也可以離線。其它文件，比如電氣接線圖或操作手冊能嵌入MCT10。減少快速解決故障時發生設置出錯的風險。
使用 VLT® 諧波計算軟件 HCS分析諧波失真
這是一個高級模擬程序，可快速簡便地計算主電源網絡中的諧波失真。如果計劃擴展現有的設備或系統，或者計劃從頭開始安裝新系統，則這是理想的解決方案。
使用用戶友好的界面，根據需要配置主電源環境，返回模擬結果，然后使用該結果來優化網絡。
VLT® 運動控制工具 MCT 31 諧波計算軟件
VLT® MCT 31 可以計算 Danfoss 變頻器和非 Danfoss 變頻器的系統諧波失真。此外，它還能夠計算使用各種附加諧波抑降措施的效果，包括 Danfoss諧波濾波器。
使用 VLT® 運動控制工具 MCT 31，可以確定諧波在安裝的系統中是否成為問題，如果是，則確定解決該問題最為經濟有效的策略。
VLT® 運動控制工具 MCT 31 的功能包括：
• 當變壓器數據未知時，可使用額定短路電流代替變壓器尺寸和阻抗
• 面向項目，簡化針對多臺變壓器的計算
• 易于對同一項目內的不同諧波解決方案進行比較
• 支持最新 Danfoss 產品系列以及早期變頻器型號
使用圖形界面直觀設置
VLT® AutomationDrive 具有用戶友好的熱插拔本地控制面板 (LCP)，易于設置，配置參數也很簡單。選擇語言后，瀏覽查看各設置參數?；蛘?，使用預定義的快捷菜單或StartSmart 指南進行特定于應用的設置?？蓴嚅_ LCP 以用于將設置復制到系統中的其他 AutomationDrive 上。還可將它遠程安裝在控制面板 fascia 上。這樣，用戶即可充分利用 LCP，而無需使用其他開關和儀器。
使用 SmartStart節省調試時間
圖形控制面板 SmartStart 提供了一種快速指導型變頻器設置過程，涵蓋最常見的應用。通過指導用戶完成多個步驟，可幫助用戶避免在訪問整個參數集時可能會遇到的混淆。該控制面板僅顯示相關信息，因此，基本步驟的執行速度很快，并減少了出錯機會。
• 傳送帶：配置諸如組裝線、傳送帶和材料處理線等裝置的水平負載。
• 泵/風扇：PID 控制器的參數設置。
• 機械制動控制：配置帶有機械制動控制裝置的諸如簡單起重機械等設備的垂直負載。
• 現場總線連接：當在變頻器中插入通訊選件并完成應用編程后，自動允許用戶配置現場總線連接。
FC 301/302丹佛斯變頻器說明書 兩個性能水平

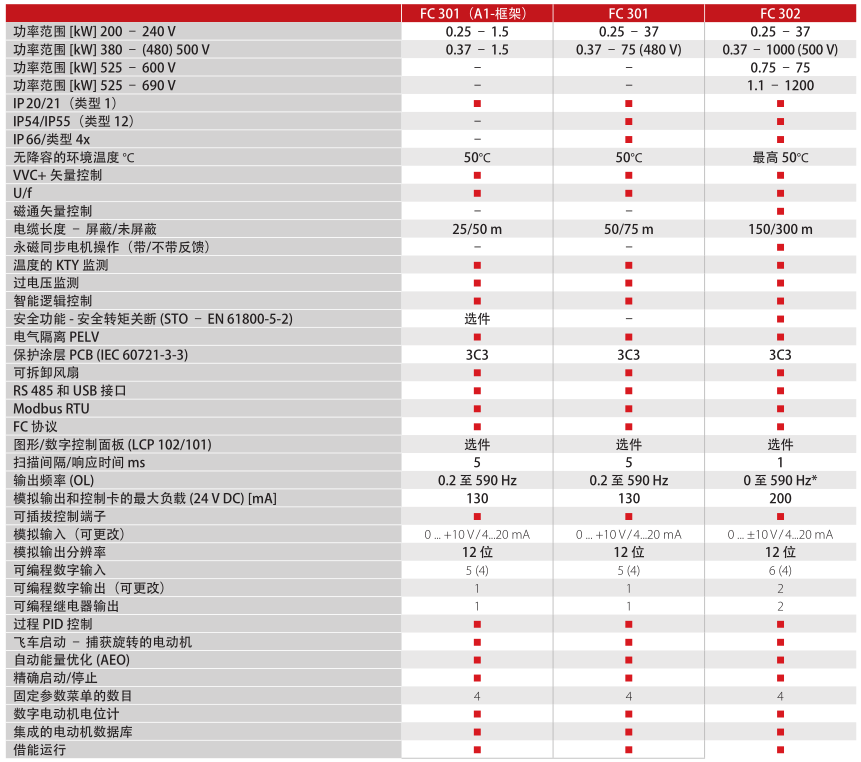

FC 301 型適用于標準需求，F(xiàn)C302 型適用于需要更強功能和更高動態響應能力的應用。

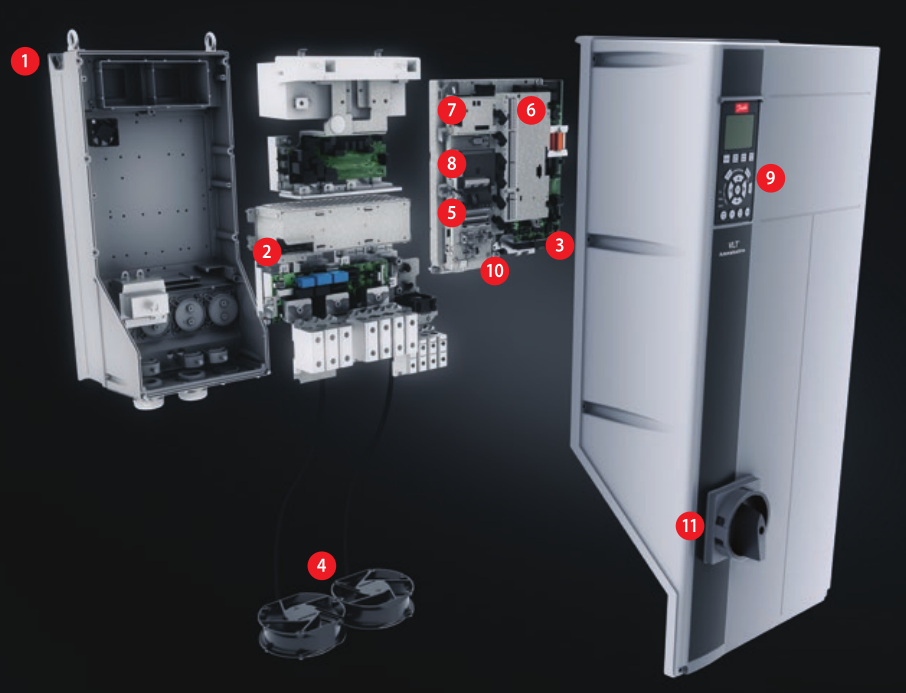

1. 機箱
該變頻器滿足 IP 20/機架機箱的要求。IP 21/類型 1、IP 54/類型 12、IP55/類型 12 或 IP66/類型 4X。
2. EMC 和網絡效應

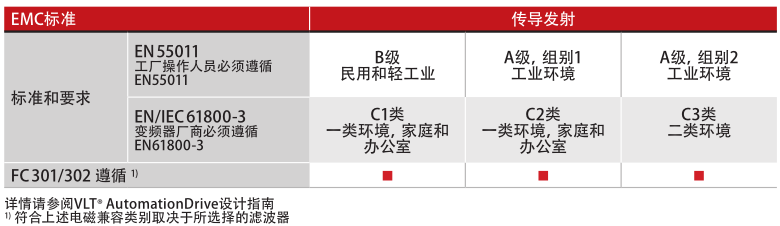

VLT® Automation Drive 的所有型號的標配都符合 EN 55011 標準中的 EMC 限值 B、A1 或 A2 的要求。標配中集成的直流電抗器確保網絡具有低諧波負載，符合EN 61000-3-12 標準，延長了直流回路電容器的使用壽命。
3. 保護涂層
VLT® AutomationDrive 的標配符合 3C3 等級 (IEC 60721-3-3)，滿足在特 別惡劣的條件下使用要求。
4. 可拆卸風扇
同大部分組件一樣，您可以快速拆下風扇進行清洗，然后重新裝回。
5. 控制端子
雙層彈簧式安裝的接線夾提高了可靠性，并且提供了使用和維護上的便利。
6. 可編程選件
這些變頻器的標準功能已經非常廣泛，使用可編程的運動控制器。MCO 305，還可進一步增強它們的功能性和靈活性。此外，還具有用于同步和定位且即裝即用的預編程運動控制器（MCO 350 和MCO 351）。
7. 現場總線選件
請參閱第 34 頁上可用現場總線選件的完整列表。
8. I/O 擴展件
提供許多 I/O 選件，可用于出廠安裝或用于改造。
9. 顯示選件
可為 Danfoss VLT 變頻器配置可拆卸的本地控制面板，該面板具有各種語言包：東歐、西歐、亞洲和北美。所有變頻器都包含英語和德語?；蛘?，也可使用 VLT® 運動控制工具 MCT 10 設置軟件通過內置USB/RS485 連接或現場總線來調試 變頻器。
10. 24 V 外接電源
外接 24 V 電源可在斷開交流電源后保持 VLT® AutomationDrive邏輯繼續運行。
11. 主電源開關
此開關可切斷主電源，且?guī)в凶杂墒褂玫妮o助觸點。
安全性
FC 302 的標配中帶有安全轉矩關斷 (STO) 功能，符合 ISO13849-1 標準中的類別 3 PL d 以及 IEC 61508 低需求和高需求模式的 SIL 2 等級的要求?？墒褂?VLT® 安全選件 MCB 140 系列和 VLT® 安全選件 MCB 150 系列來擴展安全功能，以包括 SS1、SLS、SMS、SSM、安全點動模式等。
內置智能邏輯控制器
智能邏輯控制器是一種為變頻器添加特定于用戶的功能的智能方法，增加了將變頻器、電動機和應用適配在一起的機會。該控制器監測指定事件。當發生某一事件時，該控制器將執行預定義的操作，然后開始監測下一個預定義事件。在返回到第一組之前，可從 20 步的事件和對應操作中選擇?？蛇x擇邏輯功能并獨立于序列控制運行。這樣，變頻器即可通過輕松且靈活的方式獨立于電動機控制來監測變量或信號指定的事件。
綜觀全局物有所值的投資
使用高能效、自適應的電動機控制裝置提高應用性能并簡化過程。從單一供應商處獲得可靠的高性能解決方案，減少應用的壽命期成本
最大限度降低能源成本隨著能源價格不斷上漲，對電動機采用變速控制已證明是減少成本的最有效的措施之一。
例如，將電動機的平均速度從 100%降低到 80%，如泵或風扇，即可節省50% 的能源。將平均速度降低 50%，則可將節省的能源提高到 80%。
降低總擁有成本從變頻器的整個使用壽命來看，初始成本僅占總擁有成本的 10%。剩余90% 的成本用于能耗、維修和維護。在設置自動電動機調整 (AMA) 過程中以及其后的操作過程中，自動能量優化 (AEO) 可確保變頻器完美適合連接的電動機和不斷變化的負載。VLT® 變頻器一旦開始運行，即可在整個使用壽命內保持可靠運行。VLT®AutomationDrive 只需要最少的維護，因而可實現快速投資回報，最終提供非常具有競爭力的擁有成本。

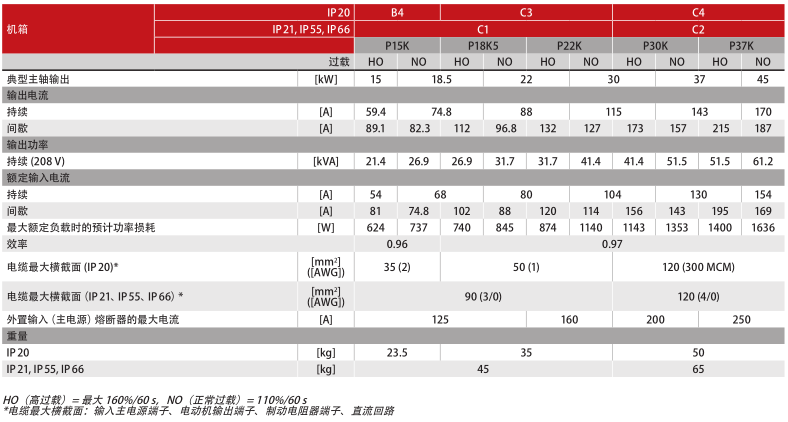

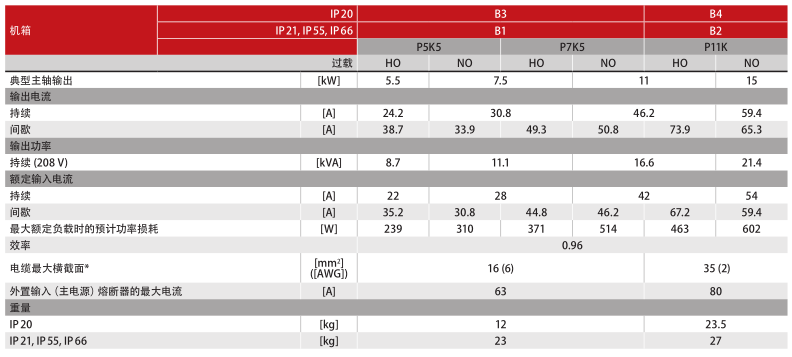

FC 301/302丹佛斯變頻器說明書 選擇適當?shù)男阅芩教厥庑枨笮枰厥夤δ芎托阅?/span>

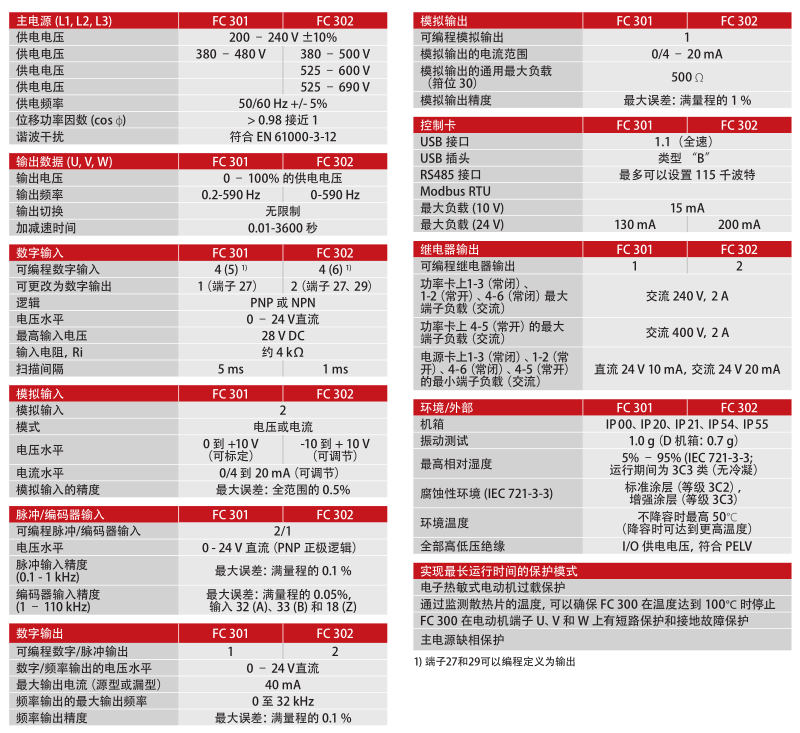

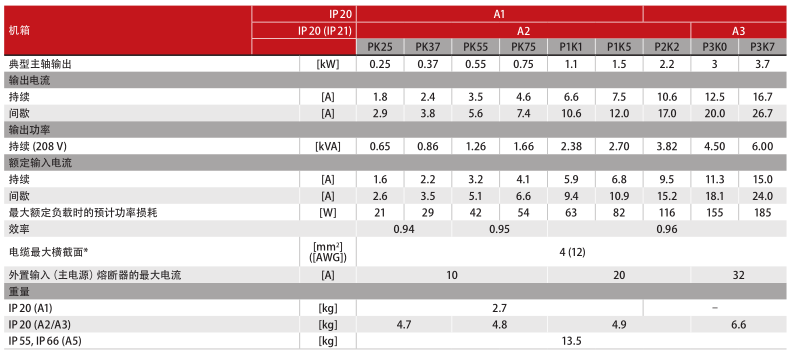

FC 301/302丹佛斯變頻器說明書 規格 不帶擴展件的基本單元

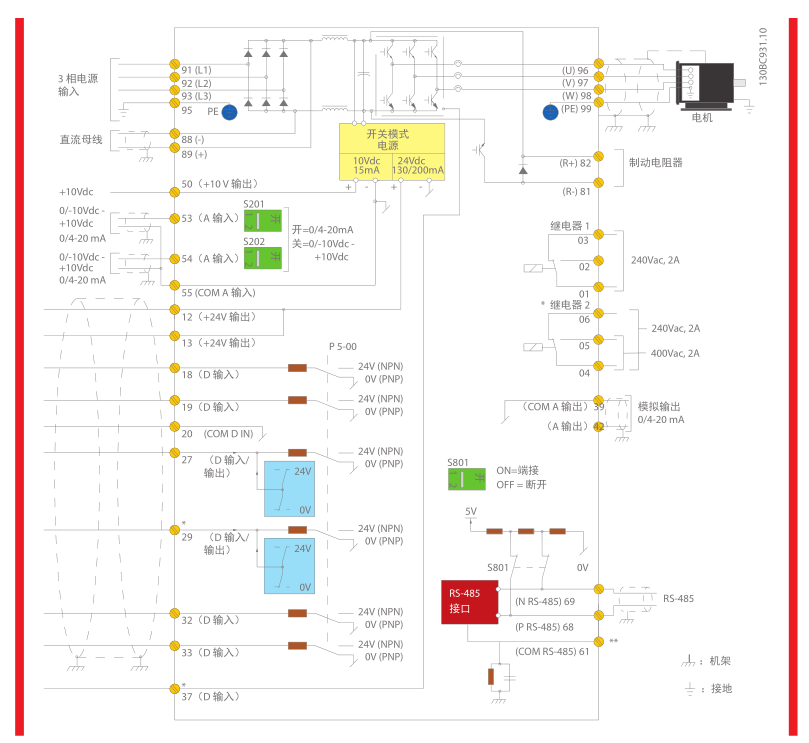

FC 301/302丹佛斯變頻器說明書 連接示例 這些數字表示變頻器上的端子
圖中顯示了不帶選件時的所有電氣端子。A = 模擬， D = 數字式端子 37 用于安全停止功能。有關安全停止功能的安裝說明，請參考設計指南中的安全停止功能的安裝部分。
*VLT® AutomationDrive FC 301 未提供端子 37（ VLT® AutomationDrive FC 301 A1 ?除外，它包括安全停止功能）。繼電器 2 和端子 29 在 VLT® AutomationDriveFC 301 中不起作用。
** 勿連接電纜屏蔽層
該圖顯示 FC 301 和 FC 302 的端子。使用附加選件可增加端子數。配置/訂購時，必須指定制動斬波器（端子 81 和 82）和負載共享（端子 88 和 89）。所有 FC 301/302 的標配中都包括 RS485、USB 和 Modbus
RTU。如果需要，可為變頻器配備現場總線選件。
